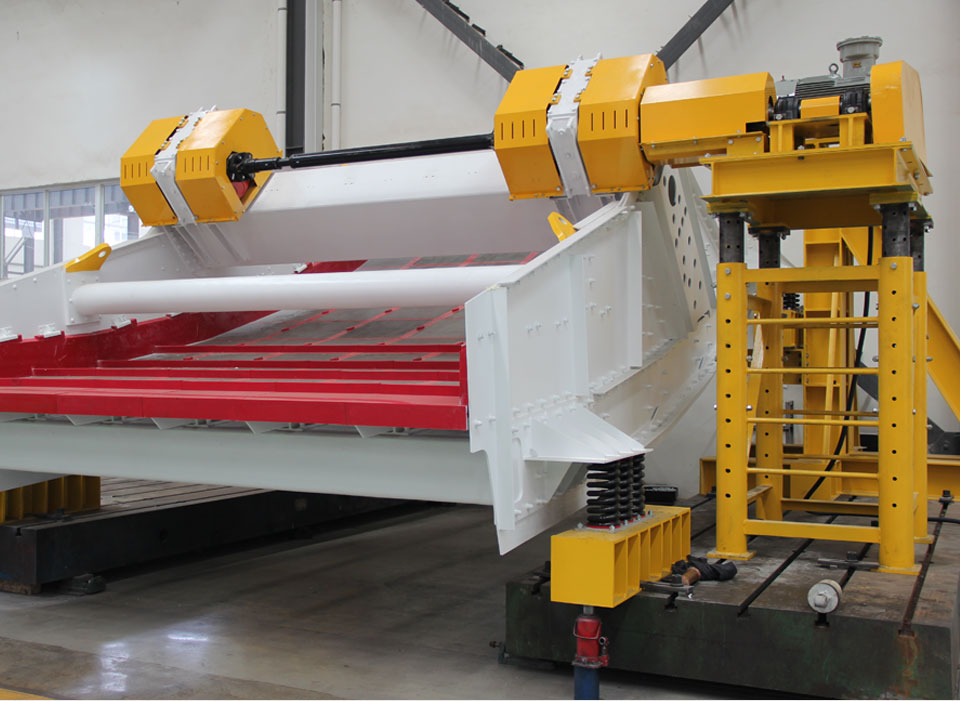

振動篩設備

Vibrating screen

海思德生產的振動篩設備采用的設計理念和有限元受力分析計算方法，并配備的數控加工、工藝及檢測設備，確保振動篩的質量和性能，保證振動篩安全可靠。每臺振動篩在出廠前完全裝配，并進行8小時的空轉試車，用VB儀器測試振幅和頻率，并用坐標法繪制運行曲線加以驗證可靠性；經頻率分析儀在72小時試運行期間檢測固有頻率，并將采集數據上傳計算機做有限元分析，確保每臺振動篩能實現高效、安全生產。

振動篩技術特性

結構簡單

整機結構經有限元分析，篩體結構簡單緊湊、剛度大、強度高、受力分布均衡、安全系數大；篩體采用HUCK螺栓連接，無焊縫，無應力集中；

振動參數

設置合理，避開篩體各級固有頻率，減少共振影響；功率消耗少，振動強度大(8-11mm)，篩分效率高（＞95%）；

處理物料快

選用國內品牌專利篩面配置，篩分效率高，物料處理能力大；整機工作制度為S1，保證24小時穩定連續工作。采用VB測試儀進行頻率響應和動態分析；

噪音低

設備各連接部件采用減噪技術進行裝配，從而使整臺篩機工作時噪音低，距設備1m內噪音等級＜85db，運行平穩；

型號齊全

海思德生產多種振動篩型號，能夠充分滿足不同物料特性和處理量的篩分工藝要求；

安裝維護

采用國內品牌篩面配置，軌座固定，安裝更換方便快捷，篩分效率高，物料處理能力大且壽命大于6個月；篩體使用壽命高達10年，激振器使用壽命大于6萬小時；篩機操作維護簡單、使用安全、性價比高、備件充足、服務及時周到。

振動篩設備工作原理

水平篩 01
直線振動篩 02
香蕉篩 03

水平篩工作原理

電機接電啟動，并通過皮帶傳動機構、副軸系統將驅動力傳遞給主驅動軸，主驅動軸帶動激振器運轉產生直線振動力，激振力方向與水平夾角成45°，直線振動力循環往復連續作用在篩體上，使篩體在緩沖彈上振動，同時緩沖彈減少篩體對篩機支撐基礎的動負荷、降低篩機噪音，篩體帶動篩面同步振動，將力傳給篩上物料，并沖擊物料在篩面拋起前進行分層并按規定粒度透篩分級，物料連續不斷從入料溜槽到接料板緩沖輸入，通過篩面進行篩分處理，篩下物排入篩下槽，篩上物排入排料溜槽。

直線振動篩工作原理

直線振動篩利用電機通過曲軸機構帶動篩網做直線往復運動，篩網通過彈簧與基架連接，使振動力保持在水平方向。通過調節電機轉速，通過改變篩框的振動頻率，從而控制物料在篩面上的輸運速度，頻率越高，速度越快，篩分效率越高。
在振動的作用下，物料在篩面上呈現出快速運動的狀態。重的物料向下移動，輕的物料則向上浮動，從而實現實現對物料的精確篩分和分級。根據需要，篩分后的物料根據篩孔大小通過篩面，分別從篩分出口和尾部出料口排出。

香蕉篩工作原理

香蕉篩呈半圓筒形篩體，篩體傾斜安裝,傾斜角通常為25-45度，利用轉動篩體產生的離心力對物料進行連續篩分，物料在重力和離心力作用下螺旋下降，當物料小于篩孔時，會隨著篩體振動通過篩網，從底部落下，實現對物料的連續篩分作業。香蕉篩適用于對粉體、微粉進行去粗操作，是常見的工業振動篩設備。

振動篩設備型號規格

產品類別	型號	篩面規格
單層水平振動篩	HSS1836、HSS1848、HSS1861、HSS2436、HSS2448、HSS2461、HSS3036、HSS3048、HSS3052、HSS3061、HSS3073、HSS3630、HSS3636、HSS3642、HSS3648、HSS3655、HSS3661、HSS3667、HSS3673、HSS3685、HSS4361、HSS4373	1.8×3.6、1.8×4.8、1.8×6.1、2.4×3.6、2.4×4.8、2.4×6.1、3.0×3.6、3.0×4.8、3.0×5.2、3.0×6.1、3.0×7.3、3.6×3.0、3.6×3.6、3.6×4.2、3.6×4.8、3.6×5.5、3.6×6.1、3.6×6.7、3.6×7.3、3.6×8.5、4.3×6.1、4.3×7.3
雙層水平振動篩	HDS1548、HDS1848、HDS2448、HDS2461、HDS2473、HDS3048、HDS3052、HDS3061、HDS3073、HDS3661、HDS3673	1.5×4.8、1.8×4.8、2.4×4.8、2.4×6.1、2.4×7.3、3.0×4.8、3.0×5.2、3.0×6.1、3.0×7.3、3.6×6.1、3.6×7.3
單層香蕉篩	HSX1848、HSX1861、HSX2161、HSX2448、HSX2461、HSX2464、HSX2473、HSX2496、HSX3061、HSX3073、HSX3085、HSX3596、HSX3661、HSK3673、HSX3676、HSX3680、HSX3685、HSX4361、HSX4373、HSX4385、HSX4390、HSX4397、HSX4973	1.8×4.8、1.8×6.1、2.1×6.1、2.4×4.8、2.4×6.1、2.4×6.4、2.4×7.3、2.4×9.6、3.0×6.1、3.0×7.3、3.0×8.5、3.5×9.6、3.6×6.1、3.6×7.3、3.6×7.6、3.6×8.0、3.6×8.5、4.3×6.1、4.3×7.3、4.3×8.5、4.3×9.0、4.3×9.7、4.9×7.3
雙層香蕉篩	HDX1848、HDX1861、HDX2161、HDX2461、HDX2476、HDX3061、HDX3073、HDX3080、HDX3661、HDX3673、HDX3676、HDX3680、HDX4361、HDX4385	1.8×4.8、1.8×6.1、2.1×6.1、2.4×6.1、2.4×7.6、3.0×6.1、3.0×7.3、3.0×8.0、3.6×6.1、3.6×7.3、3.6×7.6、3.6×8.0、4.3×6.1、4.3×8.5
高頻篩	HSG0924、HSG1230、HSG1236、HSG1530、HSG1836、HSG1848、HSG2436、HSG2448	0.9×2.4、1.2×3.0、1.2×3.6、1.5×3.0、1.8×3.6、1.8×4.8、2.4×3.6、2.4×4.8
圓振篩	HRB1536-1(CVB101)、HRB1536-2(CVB102)、HRB1536-3CVB103、HRB1536-4(CVB104)、HRB1536-5、HRB1848-1(CVB201)、HRB1848-2(CVB202)、HRB1848-3(CVB203)、HRB1848-4(CVB204)、HRB1848-5、HRB1861-1(CVB301)、HRB1861-2(CVB302)、HRB1861-3(CVB303)、HRB1861-4(CVB304)、HRB1861-5、HRB2461-1(CVB401)、HRB2461-2(CVB402)、HRB2461-3(CVB403)、HRB2461-4(CVB404)、HRB2461-5、HRB2473-1(CVB501)、HRB2473-2(CVB502)、HRB2473-3(CVB503)、HRB2473-4(CVB504)、HRB2473-5、HRB3073-2(CVB602)、HRB3073-3(CVB603)、HRB3073-4、HRB3673-2、HRB3673-3、HRB3673-4	1565×3660、1565×3660、1565×3660、1565×3660、1565×3660、1870×4880、1870×4880、1870×4880、1870×4880、1870×4880、1870×6100、1870×6100、1870×6100、1870×6100、1870×6100、2480×6100、2480×6100、2480×6100、2480×6100、2480×6100、2480×7320、2480×7320、2480×7320、2480×7320、2480×7320、3070×7320、3070×7320、3070×7320、3600×7300、3600×7300、3600×7300
橢圓篩	HES1848-2(ES202)、HES1848-3(ES203)、HES1848-4、HES1848-5、HES1861-2(ES302)、HES1861-3(ES303)、HES1861-4、HES1861-5、HES2461-2(ES402)、HES2461-3(ES403)、HES2461-4、HES2461-5、HES2473-2(ES502)、HES2473-3(ES503)、HES2473-4、HES2473-5、HES3073-2、HES3073-3、HES3073-4、HES3073-5、HES3673-2、HES3673-3、HES3673-4、HES3673-5	1870×4880、1870×4880、1870×4880、1870×4880、1870×6100、1870×6100、1870×6100、1870×6100、2480×6100、2480×6100、2480×6100、2480×6100、2480×7300、2480×7300、2480× 7300、2480×7300、3070×7320、3070×7320、3070×7320、3070×7320、3600×7300、3600×7300、3600×7300、3600×7300
